LDZ-Ⅱ型電磁流量轉換器
一、工作原理
二、單元電路分析
㈠ 輸入比較電路
㈡ 輸入變壓器
㈢ 交流放大器、同期相敏整流器、直流功率放大器和霍爾乘法器
㈣ 磁場補償放大器
㈤ 90°干擾補償器
90°干擾補償器的電路由90°相敏整流器、差動直流功率放大級及霍爾乘法器三部分組成。它的作用是抑制來自變送器信號成分中的90°干擾，避免交流放大器被90°干擾所飽和。

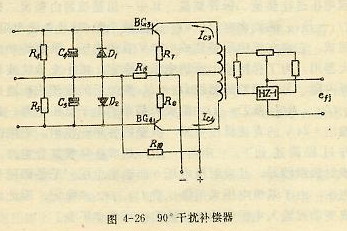

90°相敏整流和差動直流功率放大電路與Ⅰ型轉換器電路基板相同，它們之間的唯一區別在于Ⅱ型90°交流調制電路采用霍爾乘法器而不用旁熱式熱敏電阻。它的電路圖如圖4-26所示。由于90°干擾電壓的相位有180°的變化，因此必須是90°干擾調制電路的輸出電壓也有180°的變化。為了適應90°干擾電壓相位的變化，霍爾乘法器的激磁線圈與差動直流功率放大電路BG3、BG4的負載相連，根據BG3、BG4負載電流Ic3、Ic4變化的方向，霍爾乘法器輸出電壓efj的極性也跟隨而變。

若90°干擾電壓的極性使BG3的基極電位高于BG4的基極電位，則Ic3增加、Ic4減少。Ic3的電流流過霍爾乘法器激磁線圈上半邊，產生相應的霍爾輸出電壓，負反饋至整機的輸入端與90°干擾電壓進行比較。當90°干擾電壓增大時，Ic3也增大，霍爾乘法器的輸出電壓也增大，從而自動抑制了90°干擾電壓。
若90°干擾電壓極性變化180°時，則BG4的基極電位高于GB3的基極電位；同理，流過霍爾乘法器下半邊激磁線圈中的電流Ic4增大，從而使乘法器輸出電壓的極性亦改變180°。

㈥ 電源
三、轉換器的一般調整和校驗
㈠ 校驗轉換器時的接線方法
㈡ 通電檢查
㈢ 轉換器的閉環和交流放大器的負反饋調整
㈣ 基本誤差校驗
四、主要技術指標
