在變送器測量管的內側及法蘭密封封面上，有一層完整的電絕緣襯里。襯里的主要作用是防止流量感應信號被金屬測量管管壁短路。所以，襯里必須是電絕緣材料。襯里又是直接接觸被測介質的，因此為了防止被測介質對它的腐蝕、磨損，并能耐介質溫度的影響，我們對襯里材料相應提出了一定的要求。因此，襯里是關系到電磁流量計更加廣泛地推廣應用的一個重要因素。

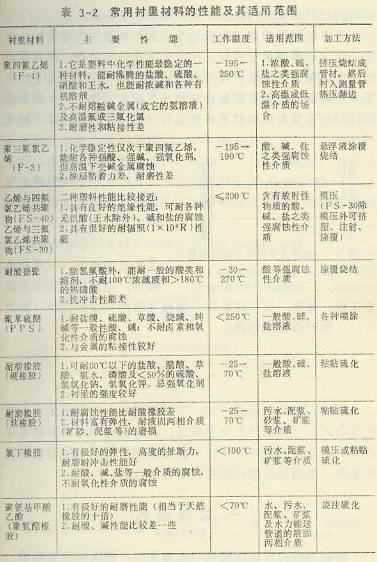

在選用電磁流量計是，必須同時根據被測介質的化學物理性能正確地選擇襯里材料。目前國內常用的襯里材料有：聚四氟乙烯、聚三氟氯乙烯、耐酸橡膠、氯丁橡膠、聚氨酯橡膠、聚苯硫醚、耐酸搪瓷和玻璃鋼等。它們的主要性能、最高工作溫度、加工方法和使用范圍等見表3-2.防腐蝕性能比較好的材料有：乙烯、聚三氟氯乙烯等；耐磨損性能比較好的材料有耐酸橡膠、氯丁橡膠和軟橡膠。

大多數襯里的加工方法均系直接與測量管內壁粘貼、涂覆，使變送器測量管可以工作在正壓或負壓狀態。但目前常規的聚四氟乙烯襯里與測量管不粘貼。由于工藝需要，襯聚四氟乙烯的測量管兩側開有四個直接2MM的小孔，作為排放襯里和管壁之間空氣用的。因此，襯里為聚四氟乙烯的變送器不能工作在負壓狀態。四個工藝小孔也不應隨便堵塞或用小棒戳刺，以免損傷聚四氟乙烯襯里。
襯里既是電絕緣材料，有是防腐材料，一旦襯里損壞，整套儀表就無法正常工作。通常，在變送器法蘭端加裝兩只保護法蘭，同時起接地作用。（如圖3-7）
