電磁流量變送器測量管

測量管處于整個變送器的中心位置，由一根直管與兩端兩個法蘭組成，內襯絕緣襯里。
一、測量管
一般中小口徑變送器的激磁線圈、磁軛等部件均裝配在測量管上。在安裝使用時，整個變送器的重量往往靠法蘭與管道連接來支撐，而管道內的流動介質又有一定的壓力，因此，測量管首先應由足夠的機械強度。根據我國制訂的系列型譜，變送器的口徑與工作壓力的規定如下：
Φ2~50mm 16kgf/cm² Φ80~900mm 10kgf/cm² Φ1000~1600mm 6kgf/cm²
在特殊場合，例如測量深井鉆泥漿流量是，工作壓力達到100~150kgf/cm²,這就要求測量管、法蘭有很高的強度，并且絕對安全可靠。

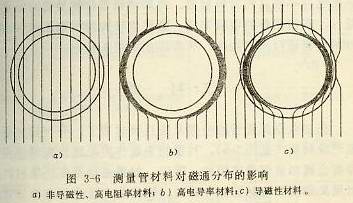

其次，中小口徑變送器采用將測量管置于激磁線圈之間的結構。為了使工作磁通能穿透測量管管壁進入被測介質，測量管必須采用不導磁 的材料。假如用一般的碳鋼等導磁材料作測量管，工作磁通就會經測量管管壁“短路”(圖3-6c)。碳鋼管的磁屏蔽作用使測量管中的磁通很弱很弱，不能產生正常的感應電動勢。所以，測量管必須選用不導磁材料(圖3-6a)，即磁導率與空氣的磁導率相近的材料。
第三，根據電磁感應原理，金屬或導體置于交變磁場中也會產生感應電流，稱作渦電流或傅科電流。這種渦電流的流線在導體內閉合，產生的二次磁通會削弱激磁磁通（圖3-6b），同時消耗電能變成熱能。
為了減小渦電流，一般選用高電阻率材料，管壁在滿足強度要求的條件下應盡量薄些。

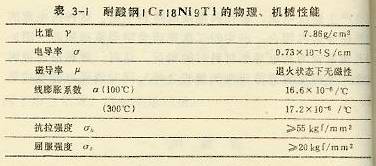

總之，應該選用強度好，磁導率低，電阻率做測量管，通常選用耐酸鋼。
此外，可采用玻璃鋼等絕緣蔡良制作測量管。這種測量管消除了渦電流，省去了絕緣襯里，具有重量輕等優點。但玻璃鋼的工藝性能差，存在藝老化，當有特殊需要時襯絕緣襯里困難和品種單一等缺點，在特殊情況下，有的測量管采用電導率較高的材料制成。例如用鋁管作測量管的泥漿流量計，利用鋁管的電阻率低、能產生較大的渦電流的特點，對測量管進行內部加熱，從而防止了泥漿結疤.
