防爆型電磁流量計
防爆型電磁流量變送器

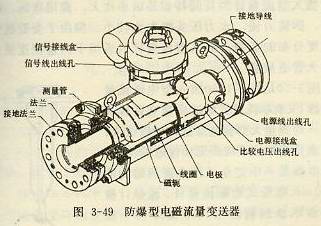

隨著石油化工等工業的發展，自動化程度的不斷提高，迫切要求解決這些系統工藝流程中的流量測量問題。由于石油化工工業被測介質的腐蝕性較強，一般流量計的防腐遠不如電磁流量計方便可靠，因此電磁流量計得到了推廣應用。但是，在這種場合下一般電磁流量計不能使用，因?yàn)樵谥車h(huán)境的氣相中充滿了爆炸性氣體和可燃性液體揮發出的蒸汽，由市電供應的電磁流量計內部電氣裝置一旦產生火花，就有可能使可燃性氣體爆炸，釀成火災并造成嚴重的損失。為了解決這個問題，防爆型電磁流量計也問世了。圖3-49為FL281NIE防爆型帶你次流量變送器。

根據我國的《防爆電氣設備制造檢驗規程》（GB1336-77），防爆電氣設備必須是符合表3-12的類型或它們的復合型。防爆的帶你次流量變送器屬復合型，即主體一般為防爆型，電極信號電路為安全火花型。
上面介紹的防爆電磁流量變送器，其殼體是隔爆型結構。圖3-49所示的FL28NIE防爆型變送器就屬此類。另外，中小口徑的防爆型變送器可以用樹脂進行灌封，使殼內的空隙均由樹脂填充，激磁線圈完全被樹脂裹住。這種結構的變送器就屬于安全火花型。
