主放大器

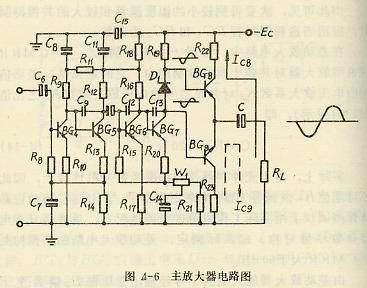

主放大器的作用是將前置放大器輸出的交流信號線性的放大到足夠大的幅值（2.5V）。它的電路如圖4-6所示。主放大器由四級供發射極電壓放大電路和一級互補對稱功率放大電路組成。電路中第一、二級（BG4與BG5）和第三、四級（BG6與BG7）分別接成兩管直接耦合電路，這樣可以在耦合中避免信號電流的損失，從而能夠獲得較高的交流放大倍數和足夠高的靈敏度，同時便于引入直流負反饋，使工作點穩定。

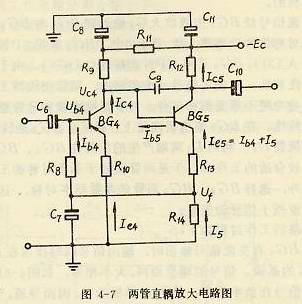

下面就以BG4與BG5組成的直接耦合放大電路來進行分析。它的電路如圖4-7所示。從圖可知，第二級BG5的基極電壓也就是第一級BG4的集電極電壓，而直流工作點的穩定則通過從第二個晶體管BG5的發射極電阻，去除正比于發射極電流的負反饋信號Uf，經電阻R8加到第一級BG4的基極。圖中標明了各處電流的方向和相互關系。
當溫度改變以后，假定第二級BG5的射極電流Ie5增加，那么反饋電壓Uf的電位將降低，而Uf經過R8使BG4的基極電位Ub4降低，這將導致Ib4增加，Ic4也增加，使Uc4的電位增加，Ib5下降，最后牽制住Ie5，使Ie5基本上不隨溫度變化，由于電路負反饋很強，因此達到了工作點穩定的目的。
圖中，電阻R11、電容C8與C11為“去耦電路”，其作用是對電源電壓進行濾波，消除各級之間的互相影響。R10為BG4的射極電阻，在電路中未加旁路電容。同樣，在BG5的射極電阻R13上也為加旁路電容，目的都是為了加強對交流信號的負反饋。這樣，雖然犧牲了一定的放大倍數，但缺獲得輸入阻抗高、信號失真小的優點。R9與R12分別為BG4與BG5的負載電阻。C10為BG5至下一級的隔直流耦合電容，在BG5集電極和基極之間設置的電容C9是為了改善波形和校正信號相位用的。

BG6與BG7組成的直接耦合放大電路與上述工作原理相同。這里所不同的是在BG7射極電阻中用一只可變電位器W1，而射極旁路電容C14接在W1的滑臂端上，改變滑臂位置，，即可改變交流信號負反饋大小，以達到調節主放大器總增益的目的。
交流信號經BG7末級放大后，輸入到BG8與BG9組成的互補對稱推挽功率放大級。圖4-6中，BG8采用PNP型鍺管（3AX31），BG9采用NPN型硅管（3DG6）。由于量管導電極性相反，在輸入信號一個周期內，兩管便輪流工作，因此這種電路不需要倒相信號。為了消除鍺管和硅管輸入特性的非線性，在BG7集電極回路上，BG8\BG9基極之間隔著二極管D1，利用D1兩端產生的壓降使BG8、BG9得到一個較合適的工作點，于是兩管便處于基本對稱的工作狀態。另外，選擇BG8、BG9兩管的參數基本對稱。這樣可以進一步減小信號的失真。
電路的工作過程如下：
當BG7有交流信號輸出時，輸出信號同時作用在BG8與BG9的基極。信號的相位相同，大小相等，如圖4-6所示。若輸出信號在負半周中，BG8的基極為正，因而導通，電流Ic9的方向如圖總虛線所示。而BG8的基極在正信號作用下，處于截止。因此在信號的一個周期內，BG8與BG9互相交替工作，在負載RL上疊加后，形成一個完整的正弦波輸出信號。它是乙類推挽射極輸出器，因而獲得功率放大和低阻抗輸出的特點。
