耐磨損電磁流量變送器

耐磨損的變送器
這種變送器主要用于測量非磁性礦漿、砂漿等液固兩相介質。被測介質中含有的固體顆粒，對絕緣襯里和電極的沖刷、磨損很厲害。襯里、電極的磨損不僅對測量精度有直接影響，而且關系到使用壽命以及能不能使用的問題。耐磨損的變送器主要是選用耐磨性能好的襯里和電極材料，并采用了防止電極、襯里磨損的結構。例如某選礦廠采用的普通的變送器一般只能運行1~3周就損壞了；絕緣襯里被磨破，電極也因頭部被磨去而脫落，使電極的密封失效，產生了泄漏。耐磨損的變送器主要是選用了耐磨性能好的襯里和電極材料，并采用了防止電極、襯里磨損的結構。因此，除測量管和電極部分外，其余部分于普通的變送器的結構基本一致。
目前，在測量礦漿、砂漿、泥漿時，主要采用了氯丁橡膠、軟橡膠和聚氨酯橡膠作為變送器的襯里材料。其中以聚氨酯橡膠的耐磨性能最佳，但它的耐腐蝕性能差些，次于氯丁橡膠。表3-8介紹了國產聚氨酯橡膠的性能。

為了減少被測介質中固體顆粒對電極的磨損，以免影響測量精度，電極采用了耐磨損的結構，在安裝時，電極頭端部不凸出于襯里的表面。這樣，一方面可以使電極避免直接受到礦漿等介質的沖刷，減少電極磨損；另一方面，電極不突出可以避免產生流體擾動，可以使電極附近的襯里減少磨損。
經過實際運行考核，證明耐磨損的電磁流量變送器可以用來測量液固兩相介質的流量。例如某礦使用LD-80A型耐磨損的變送器測量礦漿，其使用條件：
被測介質：中性礦漿
液固比：（1.1±0.2）∶2
礦石粒度：-0.1mm＞60%

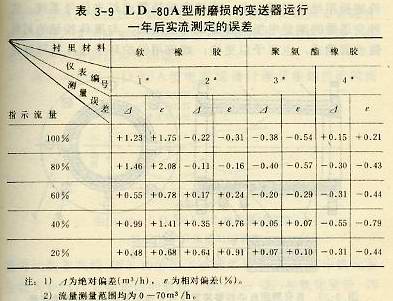

起初用軟橡膠作襯里，變送器的量程為0~70m³/h(相當于平均流速0~1m/s)，在運行半年后拆下來觀察時，測量管進口端被磨掉一塊面積約25*25mm的橡膠。變送器繼續使用達一年后再拆下來檢查，進口端磨損情況見圖3-37，由于儀表時水平安裝的，進口端又接有向上彎的彎管，所以變送器進口端的下側軟橡膠襯里（軟橡膠襯里厚3mm，硬橡膠襯里厚3mm）及底膠均被磨穿，并且露出了耐酸剛測量管。儀表經過水標定，測量誤差見表3-9.后來采用聚氨酯橡膠作為襯里時，變送器運行一年后的磨損情況見圖3-38，襯里的內表面根本看不到什么磨損情況。這說明聚氨酯的耐磨性能遠比軟橡膠好。


根據液固兩相介質主要是對變送器進口端磨損較為嚴重的特點，耐磨損的變送器采用兩端加保護套的辦法。保護套磨損后可定期更換，以減少介質對變送器進口端的磨損，延長儀表的使用壽命。必需指出，對于測量液固兩相介質的場合，變送器安裝是否正確、合理，對于準確測量流量，延長使用壽命關系極大。

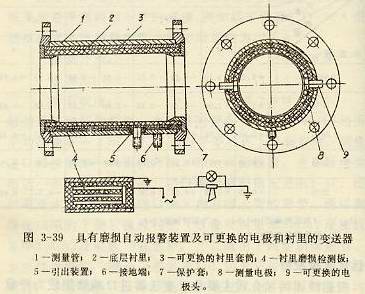

下面介紹一種具有磨損自動報警裝置的變送器。這種結構的變送器可以在現場修復襯里和電極。圖3-39為這種變送器的結構示意圖。測量管內的底層上敷設了與表面平行的磨損檢測板，這種檢測板安裝在磨損最嚴重處的襯里下面。檢測板用絕緣引線引出，連接音響裝置或者燈光信號系統。這種變送器的測量電極頭部可做成可更換的。與流體接觸的襯里做成套筒式，也可予以更換；頂部用保護環卡住，這樣既保證了密封，又保護了端部的襯里。

在使用過程中，當襯里套筒的耐磨層被磨損時，檢測板與測量管中的流體接觸，形成了電回路，使得音響裝置或燈光發出指示，那時維修人員可以把變送器從管道上拆下，換掉可更換的襯里套筒，接通本身可更換的電極頭，儀表即可重新安裝使用。
