雙管電磁流量計及應用

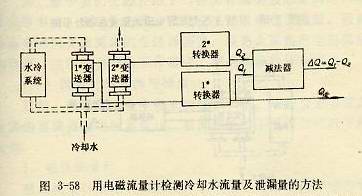

現代化大型煉鋼廠中，高爐爐體和風口需要用水進行冷卻。這對于保護爐體及風口、延長爐齡是極其重要的。但是，一旦發生水冷卻系統的管道發生破損，冷卻水泄漏時，不僅嚴重影響生產，甚至會引起風口爆炸等重大事故。為了早期發現冷卻水泄漏等故障，對風口的破損進行自動檢測室，比較可靠和靈敏的方法通常是檢測給水流量和排水流量之差。當給水流量大于排水量時，說明冷卻水管道發生泄漏。如圖3-58所示

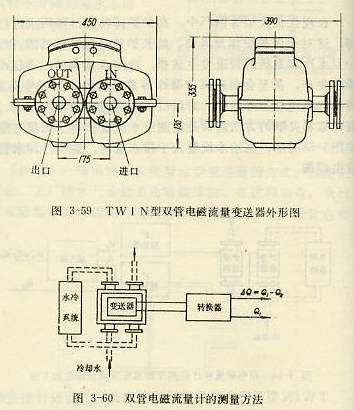

TWIN型雙管電磁流量計就是為此目的而設計制造。圖3-59為外形圖雙管變送器在同一組激磁線圈產生的磁場中安裝了兩根相同口徑的測量管。一根與給水管連接，一根與排水管連接。安裝在兩根測量管上兩組電極把流量信號檢出，傳送到特制的轉換器，經過放大調制后給出給水流量Q1與排水流量Q2之差ΔQ=Q1-Q2，輸出信號。
采用雙管電磁流量計監測高爐冷卻系統泄漏情況，具有以下特點：
1.Q1-Q2流量差為0時，流量計的流量差指示非常穩定，不受給排水量變化的影響。當有泄漏時，儀表能立即指示，一般滯后約2秒左右，靈敏度較高，而且可以告知泄漏量的大小。
2.采用雙管電磁流量計，具有費用低廉，縮小安裝空間，減少了電線敷設等工作量和費用的特點。
3.由于兩個測量管采用同一個激磁磁場工作，流量差測量不易受電源變動及其他外界條件的影響。
4.缺點是管道安裝時不太方便。
