渦輪流量計結構原理
渦輪流量計的結構和工作原理是是什么？

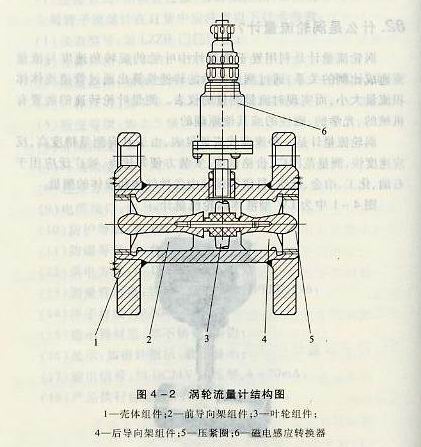

渦輪流量計的機構如圖所示，它主要有殼體、前導向架組件、葉輪組件、后導向架組件、壓緊圈、磁感應轉換器 組成。



渦輪流量計的工作原理是：被測流體通過渦輪流量計是，當流體通過導流器沖擊渦輪葉片，使渦輪旋轉，渦輪的轉速隨流量的變化而變化，即流量大，渦輪的轉速也大。再經磁電轉換裝置把渦輪的轉換為相應頻率的電脈沖，經前置放大器放大后，送入顯示儀表進行計數和顯示，根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。
