音速噴嘴有壓氣體流量校準裝置

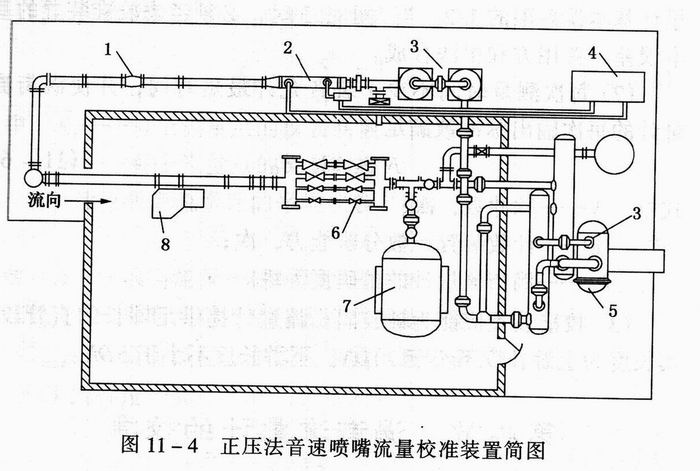

音速噴嘴有壓氣體流量校準裝置實際上也是并聯標準表法的一種，它可以工作在正壓（氣體壓力位0.2兆帕以上）狀態下，氣體密度高于常壓校準裝置，因此很適用于質量型渦街流量計的校準，如圖11-4所示是這種裝置的示意圖。壓縮機5把空氣加壓后送人氣罐，作試驗用氣源。被校渦街流量計安裝在試驗管道上。標準表組6安裝在匯管中，標準表由喉徑尺寸不同的音速文噴嘴組成。被校渦街流量計安裝在1位置，校準渦街流量計的各點流量值，可開通相應的標準表。每只標準文里噴嘴只承擔單點流量值的校準，需要時可用不同喉徑的文丘里噴嘴組合，以獲得某流量點的流量值。
工作時，在每只標準表的上游側設置壓力和溫度測量點，它們是測量流量主變量。
文丘里噴嘴的流量方程式為：
