一、方框圖和工作原理
㈠ 流量信號閉環負反饋系統

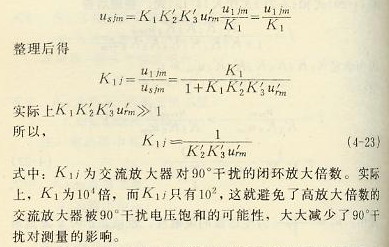

㈡ 90°干擾自動補償系統

㈢ 頻率-電流變換系統
在這個系統中，把0-10kHz的定寬脈沖變換成0-10mA(D.C)或4-20mA(D.C)統一信號輸出。

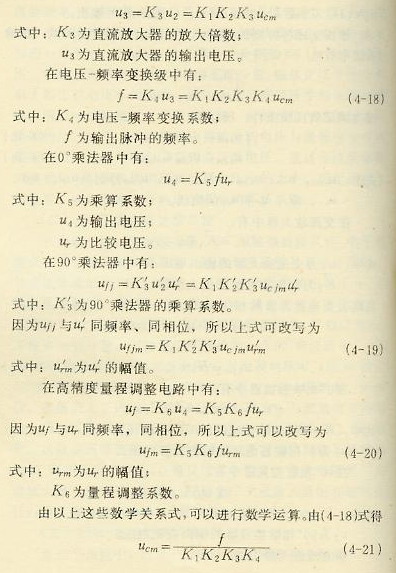

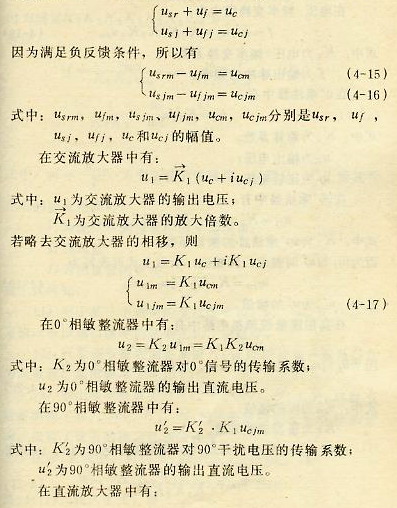

根據上述各方框的功能，可以列出下列數學關系：在輸入級中有usr+iusj+uf+iufj=uc+iucj





二、互換原理

三、線路分析
㈠ 放大器
1.交流放大器
2.直流放大器
㈡ 相敏整流器
㈢ 電壓-頻率變換器
1.電壓-頻率變換電路
⑴ 變換過程
⑵ 數學關系
2.脈沖整形電路
⑴ 電路的穩定狀態
⑵ 脈沖前沿過程
⑶ 準穩態過程
⑷ 關于脈寬穩定性的討論
3.倒相器
㈣ 0°乘法器
㈤ 高精度量程調整裝置
㈥90°乘法器
㈦ 頻率-電流變換系統
1.頻率-電壓變換電路
2. 穩壓電源
3. 阻尼裝置
4. 電壓-電流變換電路

四、調試和校驗
㈠ 單元（1）的調試
㈡ 單元（2）的調試
㈢ 單元（3）的調試
㈣ 單元（4）的調試
㈤ 整機調試

五、主要技術指標
