一、方框圖和工作原理
㈠ 流量信號閉環負反饋系統
㈡ 90°干擾自動補償系統
㈢ 頻率-電流變換系統

二、互換原理

三、線路分析

㈠ 放大器
1.交流放大器
2.直流放大器
㈡ 相敏整流器
㈢ 電壓-頻率變換器
1.電壓-頻率變換電路
⑴ 變換過程
⑵ 數學關系
2.脈沖整形電路

⑴ 電路的穩定狀態
⑵ 脈沖前沿過程
⑶ 準穩態過程
⑷ 關于脈寬穩定性的討論
3.倒相器

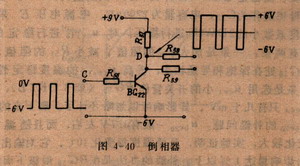

電路如圖4-40所示。它的作用是把整形電路輸出的在-60-V跳變的正脈沖倒相為+6-6V內跳變的負脈沖，送給0°乘法器最為控制電壓。
從整形電路中的分析可知，當沒有脈沖輸入時，BG20是導通狀體，C點是低電位，因此BG22處在截止狀態，D點為高電位。由后面分析的0°乘法器工作狀態可知，R59是接零電位的，所以，在R59與R57的分壓下，D點電位為+6V。當有脈沖輸入時，BG22導通，D點電位為-6V，形成+6--6V的脈沖輸出。


㈣ 0°乘法器
㈤ 高精度量程調整裝置
㈥90°乘法器
㈦ 頻率-電流變換系統
1.頻率-電壓變換電路
2. 穩壓電源
3. 阻尼裝置
4. 電壓-電流變換電路

四、調試和校驗
㈠ 單元（1）的調試
㈡ 單元（2）的調試
㈢ 單元（3）的調試
㈣ 單元（4）的調試
㈤ 整機調試

五、主要技術指標
