一、方框圖和工作原理
㈠ 流量信號閉環負反饋系統
㈡ 90°干擾自動補償系統
㈢ 頻率-電流變換系統

二、互換原理

三、線路分析

㈠ 放大器
1.交流放大器
2.直流放大器
㈡ 相敏整流器

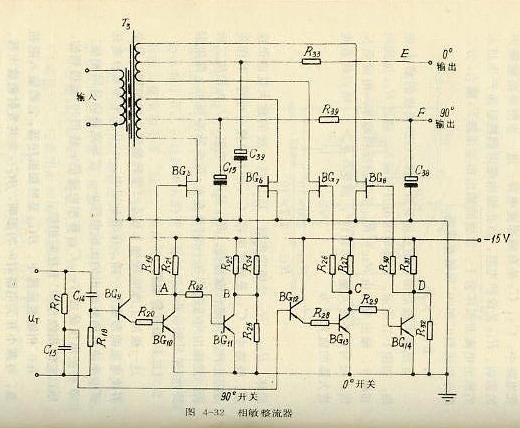

工作原理跟LDZ-Ⅰ型轉換器中的相同，僅是開關電壓的形式不一樣。在圖4-32中，0°開關電壓來自變送器中電流互感器輸出的比較電壓ur，它與流量信號同相位。90°開關電壓是有R17，C13移相電路把ur移相90°而得到的，所以它的相位與90°干擾同相位。

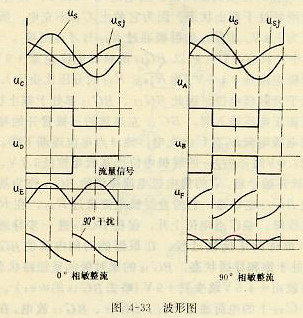

在0°相敏整流器中，BG9是射極跟隨器，它的輸入阻抗高，可減小開關電路對ur的影響。BG10是共發射極放大器，通過它放大，限幅后，就稱為0--9V跳變的方波，通過R19耦合到BG5的柵極，控制BG5的導通和截止。當方波為0V時，BG5的柵極偏壓也為0V，BG5處于導通狀態；當方波為-9V時，BG5的柵極偏壓為-9V，它的絕對值大于BG5的夾斷電壓，所以BG5處于截止狀態。BG10輸出的方波經過BG11倒相后取控制BG5的柵極，是BG5與BG6輪流導通、截止。各點波形如圖4-33所示。在0°相敏整流器中，90°干擾的平均分量為0，這就抑制了90°干擾。流量信號經過相敏整流后，在R33、C39的濾波下成為直流電壓，輸送到直流放大器去進一步放大。
90°相敏整流器的工作原理與0°的一樣。



㈢ 電壓-頻率變換器
1.電壓-頻率變換電路
⑴ 變換過程
⑵ 數學關系
2.脈沖整形電路
⑴ 電路的穩定狀態
⑵ 脈沖前沿過程
⑶準穩態過程
⑷ 關于脈寬穩定性的討論
3.倒相器
㈣ 0°乘法器
㈤ 高精度量程調整裝置
㈥90°乘法器
㈦ 頻率-電流變換系統
1.頻率-電壓變換電路
2. 穩壓電源
3. 阻尼裝置
4. 電壓-電流變換電路

四、調試和校驗
㈠ 單元（1）的調試
㈡ 單元（2）的調試
㈢ 單元（3）的調試
㈣ 單元（4）的調試
㈤ 整機調試

五、主要技術指標
